Oficina de Layout de Circuito Impresso na Semana Integrada do IFB!

Período: 15 a 18 de junho de 2026

Registro da oficina realizada durante a Semana Integrada do Instituto Federal de Brasília, campus Taguatinga, envolvendo montagem em protoboard, criação de layout, confecção da placa e montagem final do circuito.

Uma oficina prática, do diagrama à placa montada

Na Semana Integrada do Instituto Federal de Brasília, campus Taguatinga, foi realizada uma oficina de layout de circuito impresso com foco em uma experiência prática e completa: partir de um diagrama eletrônico, montar o circuito em protoboard, desenhar o layout da PCI, confeccionar a placa pelo método do ferro de passar e finalizar com a montagem dos componentes.

A proposta da oficina não foi aprofundar a teoria do oscilador nem estudar detalhadamente o funcionamento do LM358. O objetivo principal foi permitir que os participantes passassem por todas as etapas práticas envolvidas na criação de uma placa de circuito impresso, utilizando materiais simples e acessíveis.

Foto com participantes segurando a protoboard com o circuito montado

Dia 1 — Montagem do circuito em protoboard

No primeiro dia, os alunos montaram um circuito oscilador com LM358 em protoboard. A partir do diagrama do circuito, cada participante fez a ligação dos componentes e verificou o funcionamento prático observando o LED piscar.

Esse mesmo circuito oscilador também aparece em uma playlist do canal Baixa Impedância, onde seu funcionamento é explorado com mais detalhes. No site, o projeto relacionado pode ser encontrado na área de projetos.

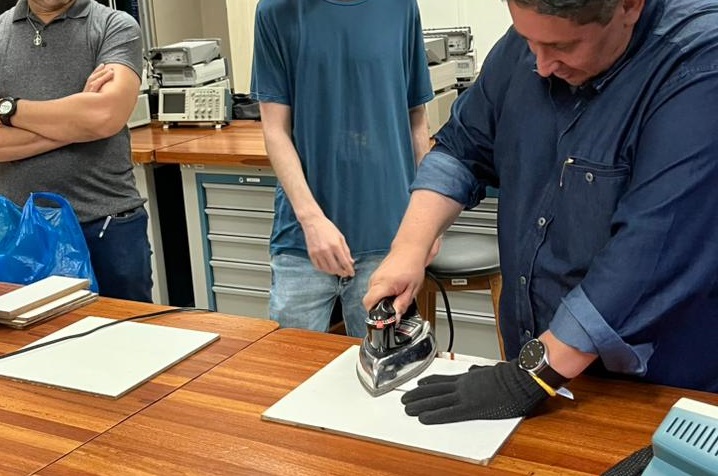

Aluno utilizando ferro de passar para transferir o layout para a placa

Dia 2 — Criação do layout da placa

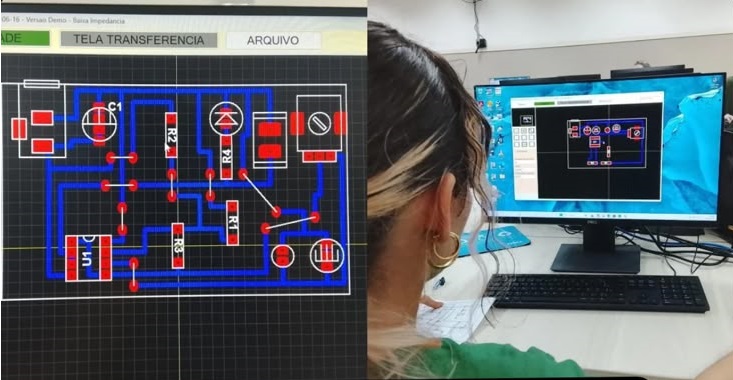

No segundo dia, cada aluno desenhou o layout da sua própria placa de circuito impresso a partir do diagrama do circuito. Para essa etapa, foi utilizado o CAD para layout de placas de circuito impresso desenvolvido pelo próprio canal Baixa Impedância.

A oficina mostrou que o layout da PCI não precisa ser tratado como uma etapa misteriosa: ele pode ser compreendido como uma continuação natural do circuito, onde as ligações elétricas precisam ser organizadas fisicamente na placa.

Todo o processo de desenvolvimento do software CAD está documentado em uma playlist disponível na seção de projetos do site.

Placas mergulhadas no percloreto durante a corrosão

Dia 3 — Confecção das placas

No terceiro dia, os participantes confeccionaram suas placas utilizando o método do ferro de passar. Após a transferência do layout para a placa, as placas foram mergulhadas em percloreto para a etapa de corrosão.

Essa etapa foi importante para mostrar que a fabricação de uma placa simples pode ser feita com recursos acessíveis, permitindo que estudantes e entusiastas construam seus próprios protótipos sem depender inicialmente de processos industriais.

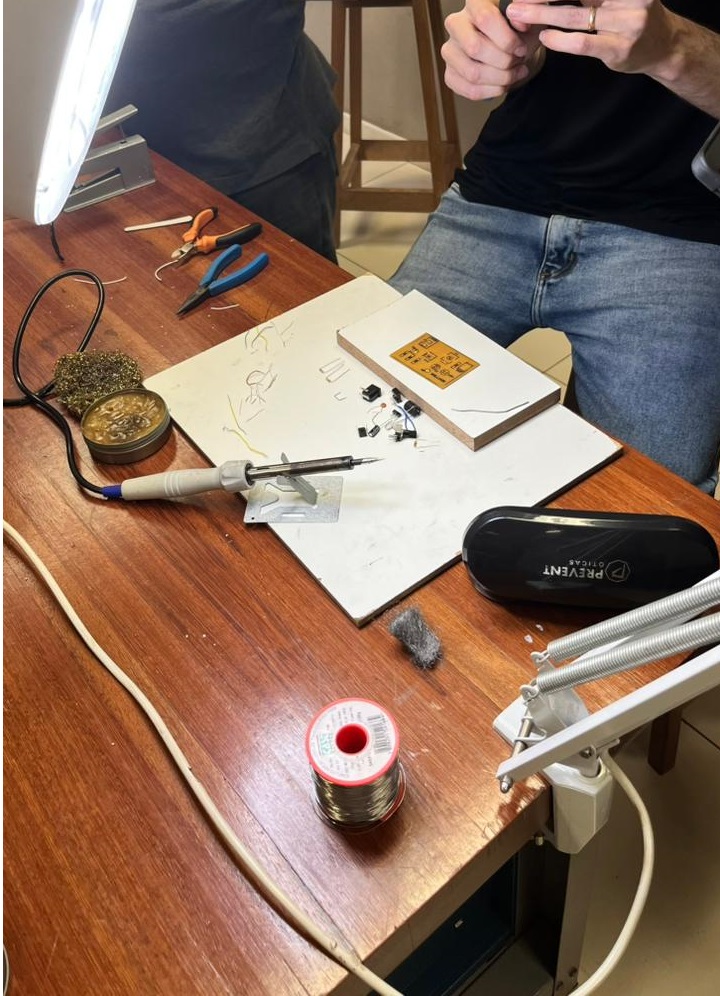

Bancada com ferro de solda, placa e componentes para montagem

Dia 4 — Montagem dos componentes

No quarto dia, os alunos montaram os componentes nas placas confeccionadas. A bancada reuniu ferro de solda, componentes eletrônicos e as placas prontas para receber a montagem.

A conclusão da oficina ocorreu com o teste do circuito montado na placa, verificando novamente o LED piscando, agora não mais em protoboard, mas em uma placa de circuito impresso produzida pelos próprios participantes.

Foto final com participantes segurando as placas confeccionadas

Resultado final

Ao final da oficina, os participantes saíram com uma placa confeccionada e montada, passando por todas as etapas essenciais do processo: interpretação do diagrama, montagem em protoboard, desenho do layout, transferência para a placa, corrosão, soldagem e teste do circuito.

Mais do que apenas montar um circuito, a oficina teve como foco mostrar o caminho prático para transformar uma ideia eletrônica em um protótipo real, utilizando ferramentas simples, materiais acessíveis e uma metodologia direta.
